6SE6440-2UD41-1FB1 Convertisseur de fréquence Siemens MICROMASTER 440 380-480 V CA 110 kW

6SE6440-2UD41-1FB1 Convertisseur de fréquence Siemens MICROMASTER 440 380-480 VCA 110 kW

1. Aperçu du Siemens 6SE6440-2UD41-1FB1

Le Siemens 6SE6440-2UD41-1FB1, qui fait partie de la série MICROMASTER 440 (MM440), est un variateur vectoriel triphasé de 110 kW, 380-480 V, à usage général, sans filtre intégré. Conçu pour les applications industrielles exigeant une grande dynamique, une grande précision et un démarrage à forte charge, il utilise des IGBT et un microprocesseur 32 bits pour le contrôle vectoriel en boucle fermée, supportant une sortie de couple complète à 0 Hz, une réponse rapide du couple de 0,12 seconde et une précision de vitesse de ±0,01 %. Cela répond pleinement aux exigences des équipements aux performances dynamiques extrêmement exigeantes, tels que les grues, les compresseurs, la filature à grande vitesse et les lignes de convoyeurs.

L'onduleur est doté d'un contrôle de courant de flux (FCC) intégré, d'une compensation de glissement, d'un redémarrage en vol, d'un V/f multi-étapes, d'une accélération et d'une décélération en courbe en S, de blocs de fonctions libres et d'un auto-réglage PID. Il met facilement en œuvre des processus tels que l'alimentation en eau à pression constante, le volume d'air en boucle fermée, l'enroulement sous tension et la décélération de rampe de positionnement, éliminant ainsi le besoin d'un automate externe pour le contrôle de processus courant. Le système de protection complet comprend des capacités de surcharge de 150 % pendant 60 secondes et de 200 % pendant 3 secondes, ainsi que de multiples fonctions de surveillance, notamment les surtensions/basses tensions, les défauts à la terre, les courts-circuits, la surchauffe du moteur I²t, le blocage, le blocage et la thermistance PTC. Avec des condensateurs "Y" amovibles, il peut être utilisé directement dans les réseaux IT ou les systèmes de mise à la terre à haute résistance.

L'appareil est doté d'un boîtier métallique modulaire de taille FX avec des bornes d'alimentation et de moteur isolées et des conduits de refroidissement indépendants, assurant un fonctionnement sûr dans un dégagement supérieur et inférieur de 300 mm. Les bornes de commande utilisent des connecteurs rapides sans vis et sont livrées en standard avec 6 DI, 2 AI, 2 AO et 3 sorties relais. La carte d'E/S et le pupitre opérateur sont remplaçables à chaud, ce qui permet une maintenance sur site sans interruption. Un hacheur de frein intégré permet un freinage rapide à quatre quadrants avec une résistance de freinage externe. Les cartes de communication telles que PROFIBUS, CAN, DeviceNet et Ethernet/IP sont prises en charge, ce qui permet une intégration transparente avec les contrôleurs S7, TIA et tiers. Le 6SE6440-2UD41-1FB1 fonctionne de manière stable dans de nombreux projets nationaux, notamment les rénovations économes en énergie pour les ventilateurs et les pompes à eau, les systèmes de déplacement de grues de 110 kW, les pompes à huile servo de machines de moulage par injection et les lignes de production de papier ondulé à grande vitesse. Sa forte densité de puissance, sa forte capacité de surcharge et sa mise en service facile en font l'un des variateurs vectoriels importés les plus rentables dans la gamme 90-110 kW.

2. Caractéristiques principales :

Plage de puissance : 110 kW (service intensif CT)
Tension d'entrée : 380–480 V 3 CA ±10%
Fréquence d'entrée : 47–63 Hz
Courant de sortie nominal : 202 A (CT)
Capacité de surcharge : 150 % pendant 60 s, 200 % pendant 3 s (CT)
Fréquence de sortie : 0–650 Hz
Méthodes de contrôle : V/f, FCC, SLVC (contrôle vectoriel sans codeur), VC (contrôle vectoriel avec codeur), contrôle du couple
Fréquence de commutation : 2–16 kHz (déclassement pour >4 kHz)
Rendement : ≥ 98%
Unité de freinage : Hacheur de frein intégré, puissance de freinage maximale : 110 kW en continu
Dimensions : FX, 1400 x 326 x 356 mm (H x L x P)
Degré de protection : IP20, nécessite une installation en armoire
Température de fonctionnement : 0°C à +40°C (déclassement pour >40°C)
Méthode de refroidissement : Refroidissement par air forcé, débit d'air 405 m³/h
Altitude : Nominale 1000 m, >1000 m déclassement 1%/100 m
Certifications : CE, UL, cUL, C-Tick, SEMI F47

Contrôle du courant de flux (FCC) : Optimise automatiquement l'excitation pour améliorer le couple à basse vitesse et la réponse dynamique.
Contrôle vectoriel sans capteur SLVC : Sorties 150 % du couple nominal à 0,5 Hz, avec une précision de vitesse de ±0,2 %.
Contrôle vectoriel en boucle fermée VC : Avec codeur, précision de vitesse de ±0,01 %, réponse du couple < 5 ms.
Mode de contrôle du couple : Définir directement la tension, l'enroulement et la réduction de couple constant de la charge potentielle.
Redémarrage en vol : Connexion au réseau sans choc d'un moteur en rotation.
Auto-réglage : Identification en un clic des paramètres statiques et dynamiques du moteur.
Blocs de fonctions libres : Les fonctions logiques, arithmétiques, de temporisation et de comparateur permettent un contrôle de processus simple, indépendant de l'automate.
Contrôleur PID : Avec auto-réglage, adapté à l'alimentation en eau à pression constante et au contrôle en boucle fermée du volume d'air.
Fréquence de saut : 4 niveaux pour éviter la résonance mécanique.
Rampe d'accélération et de décélération en S : Démarrages et arrêts en douceur pour protéger la machine.
Freinage dynamique et freinage CC : Arrêts rapides pour éviter le glissement du crochet.
Mémoire de défaut et boîte noire : Enregistre huit ensembles de données en temps réel avant et après le défaut pour une identification rapide de l'emplacement.

Pas de pupitre opérateur standard : Ce modèle n'est pas livré avec un pupitre opérateur avancé (AOP) ou un pupitre opérateur de base (BOP) lors de la fourniture. Le réglage des paramètres et la mise en service nécessitent une configuration ou un logiciel supplémentaire.

Pas de filtre interne : Ce modèle n'inclut pas de filtre CEM. Si des interférences électromagnétiques (EMI) sont requises sur site, ce filtre doit être installé séparément.

Installation et environnement : En raison de son indice de protection IP20, il doit être installé à l'intérieur d'une armoire pour empêcher l'intrusion de corps étrangers solides et de liquides. La température ambiante doit être comprise entre 0°C et +40°C.

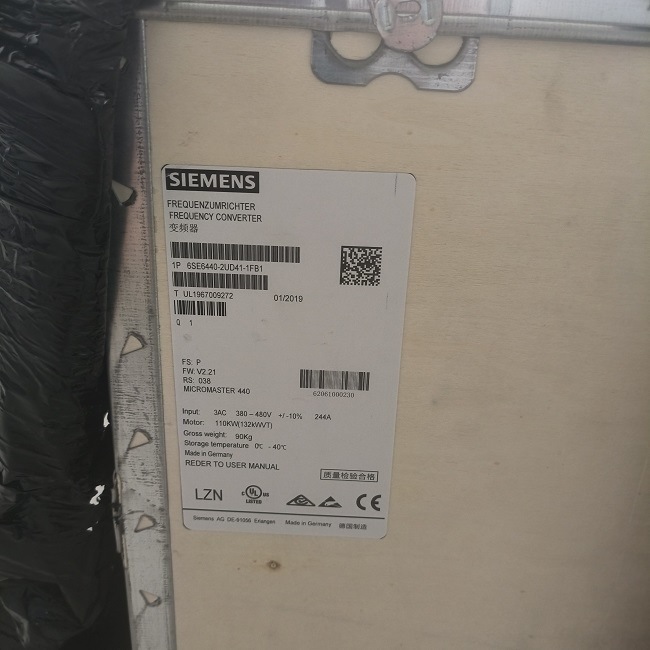

3. Photos des détails du produit
