| Lugar de origem: | Alemanha |
| Marca: | ABB |
| Certificação: | COO & COC |
| Número do modelo: | DI802 |
DI802 3BSE022360R1 Módulo de entrada digital AC ABB Ac 800M System 800A
O DI802 da ABB é um módulo de entrada digital AC de 8 canais no sistema de controle distribuído AC 800M, desenvolvido especificamente para a aquisição confiável de sinais discretos AC de 115 V. Este módulo é amplamente utilizado para receber sinais de campo AC de 110-120 V de contatos auxiliares de equipamentos de alta tensão, chaves de posição de disjuntores, relés de alarme de transformadores, feedback de status de centros de controle de motores (MCC), etc., sem a necessidade de condicionamento de sinal adicional ou conversão de relé intermediário.
Principais características
Entrada digital AC independente de 8 canais
Tensão de entrada: 115 V AC (Faixa aplicável: 90-140 V AC, 50/60 Hz)
Compatível com contatos ativos (como contatos auxiliares de disjuntores) ou contatos secos passivos (é necessária uma fonte de alimentação de consulta AC externa)
Impedância de entrada: aproximadamente 10 kΩ (limitando a corrente de entrada e reduzindo o consumo de energia)
Alta isolação elétrica e segurança
O isolamento fotoelétrico é alcançado entre o canal e o painel traseiro do sistema
Tensão de isolamento: ≥ 2500V AC (1 minuto), em conformidade com os padrões de segurança de alta tensão
Resistência a surtos: ±4 kV (IEC 61000-4-5)
Design de otimização anti-interferência
Circuito de filtro embutido para suprimir ruído da rede elétrica e interferência transitória
Tempo mínimo de reconhecimento ON/OFF: 10 ms (evitando julgamento incorreto de instabilidade)
Parâmetros técnicos
| Número do modelo | DI802 |
| Fabricante | ABB |
| Tipo de produto | Módulo de entrada digital |
| Controlador compatível | Série ABB AC 800M |
| Número de canais de entrada | 16 |
| Tipo de entrada | Suporta sinais de contato seco e contato úmido (detecção de tensão) |
| Tensão de entrada nominal | 24 V DC |
| Faixa de tensão de operação | 15–30 V DC |
| Corrente de entrada por canal | Aproximadamente 7 mA a 24 V DC |

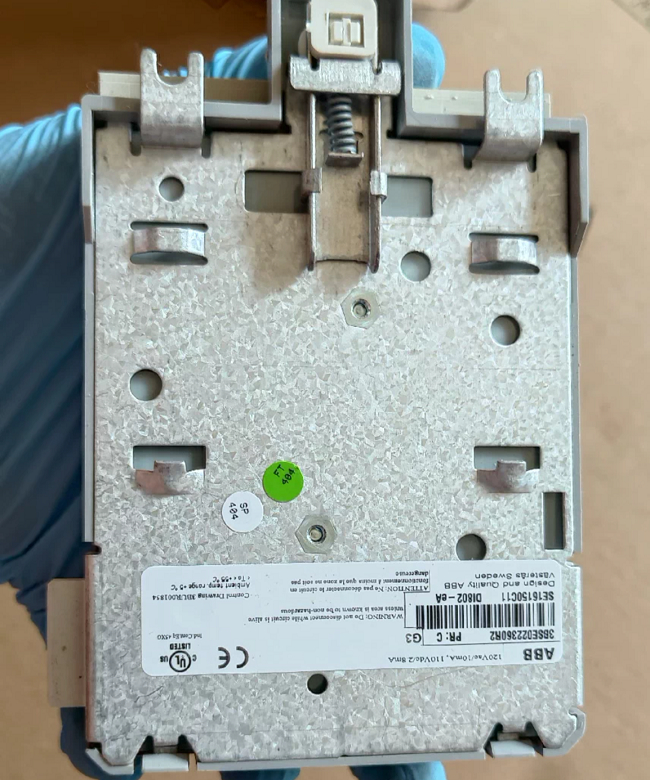

Imagens do produto
