ABB RPBA-01 3ABD64606859 Adaptateur Profibus ACS800 PROFIBUS-DP V0/V1 IP20

ABB RPBA-01 3ABD64606859 Adaptateur Profibus ACS800 PROFIBUS-DP V0/V1

1. Aperçu de l'ABB RPBA-01 3ABD64606859

L'ABB RPBA-01 3ABD64606859 est un adaptateur de bus de terrain PROFIBUS-DP spécialement conçu pour les variateurs de la série ACS800. Il connecte instantanément le variateur à un réseau PROFIBUS, permettant un échange de données à haut débit avec des stations maîtres telles que les automates programmables (PLC) et les systèmes DCS. Le module est conforme aux spécifications PROFIBUS-DP V0/V1, offre des vitesses d'auto-négociation de 9,6 kbps à 12 Mbps et permet des adresses de nœud arbitraires de 0 à 125. Il fonctionne avec une alimentation de 24 VDC, consomme moins de 3 W et dispose d'une plage de température de fonctionnement de qualité industrielle de -20 à +60°C. Il prend en charge le montage sur rail DIN, le fonctionnement plug-and-play et la maintenance échangeable à chaud, assurant une "installation en une minute, une intégration sans attente". Le RPBA-01 prend en charge cinq types de PPO, PPO1-PPO5, avec un maximum d'entrée/sortie de 244 octets. Il peut émettre des commandes de démarrage/arrêt, des références de vitesse ou de couple et télécharger toutes les données opérationnelles, y compris le courant, la tension, la puissance et les données de défaut, fournissant des informations complètes pour la surveillance à distance, le développement de processus en boucle fermée et la maintenance prédictive. Le module est équipé de LED tricolores (PWR, RUN et ERR) pour une communication et un état de défaut clairs. Le module est conforme à la norme IP20 et sa taille compacte de 7,6 × 5,1 × 10,2 cm permet une disposition facile de l'armoire.

2. Principales caractéristiques :

I. Positionnement du produit
L'ABB RPBA-01 3ABD64606859 est un adaptateur de bus de terrain PROFIBUS-DP conçu par ABB pour les variateurs de la série ACS800. Il connecte rapidement le variateur à un réseau PROFIBUS-DP, permettant un échange de données à haut débit et en temps réel avec des stations maîtres telles que les automates programmables (PLC) et les DCS.

II. Paramètres principaux
• Protocole de communication : PROFIBUS-DP V0/V1
• Débit de transmission : 9,6 kbps – 12 Mbps, Auto-négociation
• Adresse du nœud : 0 – 125 (commutateur DIP ou réglage logiciel)
• Longueur des données : Maximum 244 octets en entrée + 244 octets en sortie
• Alimentation : 24 V DC ±20%
• Consommation électrique : <3 W
• Température de fonctionnement : -20°C … +60°C
• Indice de protection : IP20
• Montage : Rail DIN ou fente
• Dimensions : Environ 115 × 70 × 25 mm (L × l × H)
• Poids : 0,2 kg

III. Fonctions principales
Communication à haut débit : Prend en charge un débit en bauds maximal de 12 Mbps, assurant un contrôle en temps réel.
Types de PPO multiples : Prend en charge PPO1–PPO5, s'adaptant de manière flexible aux différents formats de données de la station maître. Diagnostics et indicateurs : Une LED tricolore (PWR/RUN/ERR) affiche l'alimentation, la communication et l'état des défauts en temps réel.
Échangeable à chaud : Les modules peuvent être remplacés sous tension, minimisant les temps d'arrêt.
Fonctionnement à distance : Le démarrage/arrêt, la régulation de la vitesse, la réinitialisation des défauts et la lecture/écriture des paramètres sont activés via PROFIBUS.
Surveillance de la consommation d'énergie : Collabore avec un ordinateur hôte pour effectuer des statistiques de consommation d'énergie et l'optimisation des processus.
Compatibilité du protocole : Prend en charge les profils PROFIdrive et spécifiques à ABB, compatible avec les automates programmables (PLC) et les DCS courants.

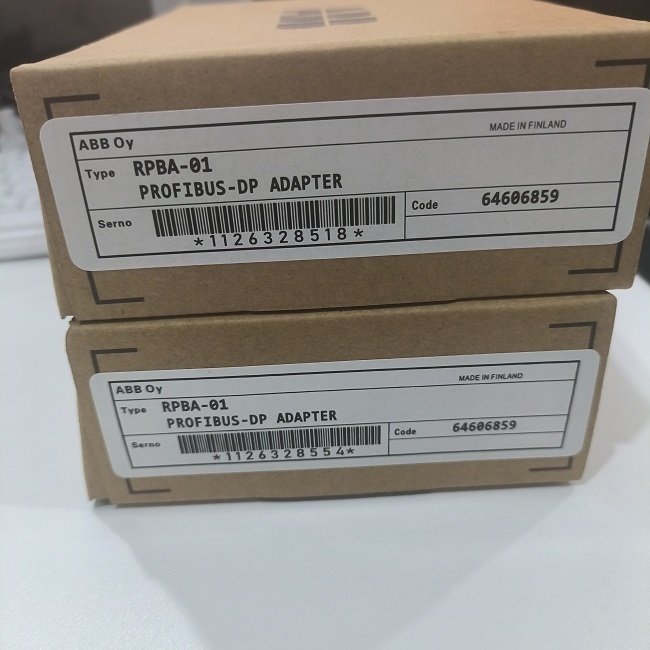

3. Photos des détails du produit
