| 원래 장소: | 중국 |
| 브랜드 이름: | Schneider Electric |
| 인증: | COO & COC |
| 모델 번호: | GV2G554 |
슈나이더 일렉트릭 GV2G554 라인러지 FT 콤 버스바 63A 54mm 연결 액세서리
제품 하이라이트
세 단계 모터 보호 시스템에 안전한, 컴팩트하고 효율적인 전력 분배 연결을 제공하며 설치 시간을 30% 줄입니다.
제품 개요
GV2G554는 슈나이더 일렉트릭의 TeSys Deca 시리즈의 정품 액세서리이며, GV2 모터 서킷 브레이커를 위해 특별히 설계되었습니다.이 63 A 세 단계 빗자루 버스바는 54mm 간격과 함께 다섯 탭 구조를 갖추고 있습니다, 690V 이하의 전압 수준에서 5개의 부하를 동시에 연결할 수 있게 하고, 전력 유통 시스템의 모듈화된 확장을 가능하게 한다.이 제품은 IEC/EN 60947-1/-3 표준을 준수하고 CE 및 CSA 인증을 받았습니다그것은 OEM 제어 캐비닛, 펌프 스테이션, HVAC 시스템 및 자동화 생산 라인에 널리 적합합니다.
핵심 매개 변수
가등 전류: 63A
• 폴란드인 수: 3P
• 등급 단열 전압 (UI): 690V
• 탭 수: 5 개
• 중심 거리: 54mm
• 재료: 연금 금속 + 방화성 PA66 단열기
• 작동 온도: -25°C ~ +70°C
• 인증: CE, CSA, UL 파일 E164353
주요 특징
1펀치 무료 설치: GV2 시리즈 서킷 브레이커와 플러그 앤 플레이 통합을 위해 스냅-온 고정.
2온도 상승 감소: 두꺼운 캔 구리 버스 바는 < 50 K의 지속적인 전류 운반 온도 상승을 보장합니다.
3공간 절감: 표준 54mm 피치로 단일 모듈 너비는 최대 5개의 회로까지 확장 할 수 있습니다.
4유지보수 안전: IP20 손가락 보호 등급, 앞쪽에 노출 된 살아있는 부분이 없습니다.
5환경 친화적: 포장 고판의 70% 이상이 재활용 가능하며 RoHS 2.0을 준수합니다.
적용 시나리오
• OEM 제어 캐비닛 주 회로 전력 분배
• 펌프 스테이션 및 팬 모터에 대한 중앙 보호
• 물류 컨베이어 라인의 급속한 확장
• 데이터 센터 UPS 우회 스위칭
설치 및 유지 보수
1단계: 주요 전원 공급원을 끄고 전원이 없는지 확인합니다.
단계 2 GV2G554 빗줄을 GV2 차단기 입력 단말 블록에 삽입합니다.
3단계 고정 나사를 2.5N·m까지 단단히 잡는다.
단계 4 5 개의 로드 케이블을 순서대로 연결하고 극성을 확인합니다.
단계 5 전원을 가동하기 전에 500V 단열 저항 테스트 (> 1 MΩ) 를 수행합니다.
연간 튼튼한 토크와 온도 상승을 확인하는 것이 좋습니다.

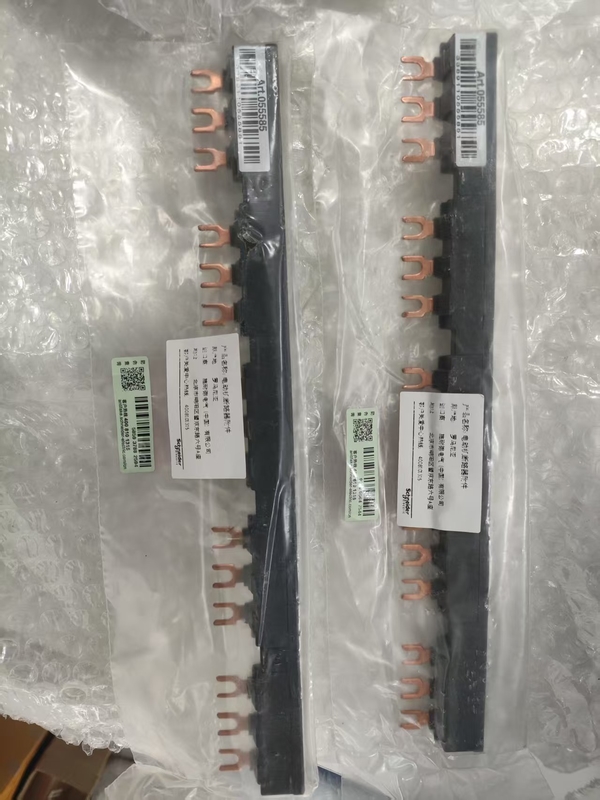

제품 세부 정보 사진
