INFINEON FF600R12IP4 Modules IGBT doubles PrimePACK 1200V 600A Assemblé à Gernamy

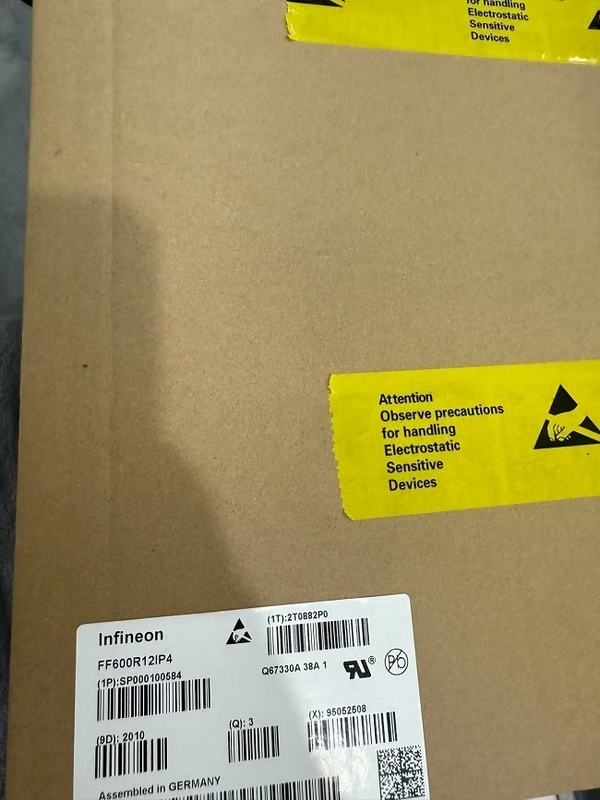

Capture d'écran du produit
L'Infineon FF600R12IP4 est un module IGBT4 à demi-pont de 600 A de 1200 V emballé dans un boîtier PrimePACKTM 3 robuste.il offre une densité de puissance de pointe dans l'industrie, faibles pertes de commutation et performances thermiques supérieures jusqu'à une température de jonction de 175 °C.
Principaux avantages
• 1200 V de tension de blocage avec un courant nominal de 600 A par position d'interrupteur
• TRENCHSTOPTM IGBT4 + technologie de diodes à 4 diodes contrôlées par émetteur jusqu'à 15% d'Eoff inférieur à la génération précédente
• Substrate céramique Al2O3 et plaque de base AlSiC pour une capacité de cycle thermique supérieure de 30% (ΔTj = 70 K, > 60 k cycles)
• NTC intégré pour une protection précise contre les surtempératures (R25 = 5 kΩ ± 5 %)
• Les broches d'alimentation press-fit éliminent la fatigue de la soudure; matériau d'interface thermique de changement de phase (TIM) pré-appliqué en option
• UL 1557 reconnu, conforme à la CEI 60747-15 et RoHS/REACH
Spécifications techniques
• Topologie: demi-pont (2 en 1)
• VCES: 1200 V
• IC @ 80 °C: 600 A
• VCE (sat) type: 1,70 V @ 600 A, à 25 °C
• Énergie de commutation: Eon = 115 mJ, Eoff = 145 mJ (600 A, 600 V, 150 °C, RG = 1,5 Ω)
• Diode IF: 600 A
• Diode VF: 1,55 V type @ 600 A, à 25 °C
• tq (diode): 0,9 μs typique
• Inductance de déviation du module: ≤ 20 nH
• Voltage d'isolation: 6 kV (50 Hz, 1 min)
• Dérapage / dégagement: 14,0 mm / 12,7 mm
• Température de fonctionnement: 40 °C... + 150 °C (Tvj)
• couple de montage: 3 N·m (M5) par terminal de puissance, 1,5 N·m (M4) par terminal auxiliaire
• Poids: 305 g
• Emballage: 140 × 100 × 38 mm PrimePACKTM 3
Applications typiques
• Convertisseurs d'éoliennes de plusieurs MW
• Invertisseurs solaires centraux jusqu'à 1500 VDC
• Les moteurs à grande puissance (pompes, compresseurs, grues)
• Réducteurs d'alimentation actifs (AFE) et systèmes UPS
Conformité et commande
Numéro de pièce: FF600R12IP4
Les normes suivantes doivent être respectées:
Emballage: plateau (5 modules par boîte), feuille de données et certificat RoHS inclus.
