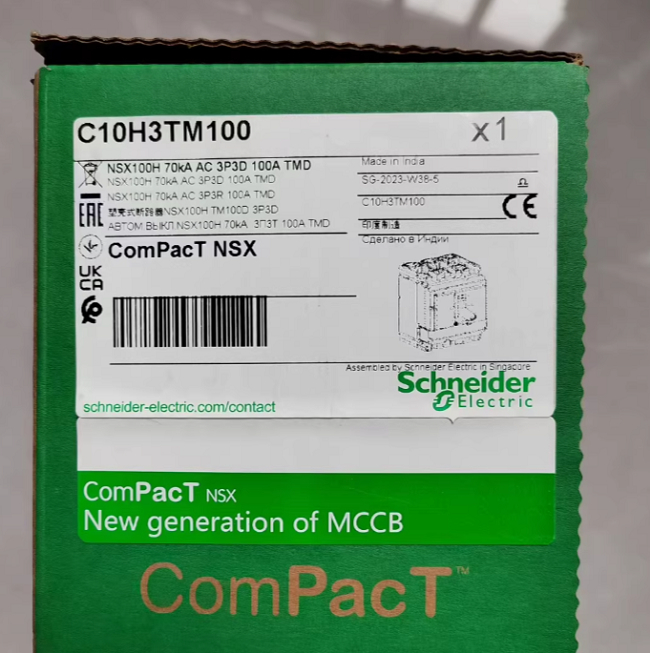

Schneider Electric NSX100H C10H3TM100 disjoncteur ComPacT 70kA à 415VAC 100A 3P 3D

Schneider Electric NSX100H C10H3TM100 disjoncteur ComPacT 70kA à 415VAC 100A 3P 3D

Vue d'ensemble du produit
Le Schneider Electric ComPacT NSX100H C10H3TM100 est un 100 A haute performance,Disjoncteurs à boîtier moulé à trois pôles (MCCB) conçus pour les systèmes commerciaux et industriels de distribution d'énergie jusqu'à 70 kA à 415 VACConçu sur la plateforme ComPacT NSX de confiance de Schneider, il combine des dimensions compactes avec une robuste capacité de rupture.fournir une protection fiable contre les surcharges et les courts-circuits pour les alimentateurs critiques, moteurs et panneaux de distribution.

Principales caractéristiques et avantages
• Capacité de rupture: 70 kA @ 415 VAC (IEC 60947-2) ‡ idéal pour les réseaux à haut niveau de défaillance.
• Unité de trajet: TMD thermo-magnétique (thermique fixe, magnétique fixe) ‡ courbe à double pente assure une surcharge précise et une protection instantanée sans alimentation externe.
• Compact Footprint: largeur de 105 mm, 25% plus petit que les gammes NS traditionnelles, libérant ainsi un espace de panneau précieux.
• Indication de contact positif: drapeau mécanique rouge allumé/vert éteint pour assurer la conformité à la sécurité du verrouillage/tagging.
• Poignée rotative: ergonomie, IP54, verrouillable en position OFF.
• Large plage de température: de 25 °C à +70 °C sans dégradation; tropicalisé à la norme IEC 60068-2-30.
• Certifications mondiales: CE, UL, CSA, EAC, CCC, CB Scheme, conforme à la réglementation RoHS et REACH.
• Accessoires modulaires: les modules auxiliaires, d'alarme et d'entraînement moteur intégrés permettent de procéder à des mises à niveau ultérieures sans re-câblage.

Spécifications techniques
• Voltage de fonctionnement nominal (Ue): 690 VAC / 500 VDC
• courant nominal (in): 100 A (fixé)
• Taille du cadre: NSX100H
• Les pôles: 3P
• Catégorie d'utilisation: A (sélectivité avec les disjoncteurs en amont)
• Durabilité mécanique: 50 000 cycles
• Durabilité électrique: 20 000 cycles @ 415 VAC, 100 A
• Montage: fixe, DIN rail ou plaque, 35 mm symétrique DIN rail compatible
• Capacité du terminal: 16 ̊70 mm2 Cu ou Al, connecté à l'avant

Applications typiques
• Les principaux fournisseurs et les panneaux de distribution dans les bâtiments commerciaux
• Centres de commande du moteur jusqu'à 45 kW @ 400 V
• Les alimentateurs UPS et les cordons de batterie des centres de données
• Les usines de traitement industriel présentant un risque élevé de défaut
Informations relatives à la commande
Numéro de pièce: C10H3TM100 (également dénommé LV429670 pour la version fixe)
Emballage: disjoncteur, manche tournante, ensemble de barres de freinage à trois phases, manuel d'installation, déclaration de conformité.
